一、設備簡述
1.背景：
密封圈是具有彈性的環狀構件,許多需要密封的產品上都要用到。目前因?yàn)槊芊馊Ξa(chǎn)品大小不一,品種繁多,所以市場上大部分裝套密封圈都是人工套裝,通過將密封圈套到擴大密封圈直徑的治具上,手工剝離治具上的密封圈后,再將密封圈組裝到產品上?，F(xiàn)有的密封圈組裝方式通過人工肉眼對位,組裝精度差,容易增加組裝產品的不良率，同時耗費人力、效率低下。
2.用途：
為克服上述缺點,本設備于提供一種產品自動提升上料、自動組裝密封圈、成品出料的設備，可一人管理多機、實現降本增效。
二、設備方案及主要功能部件說明：

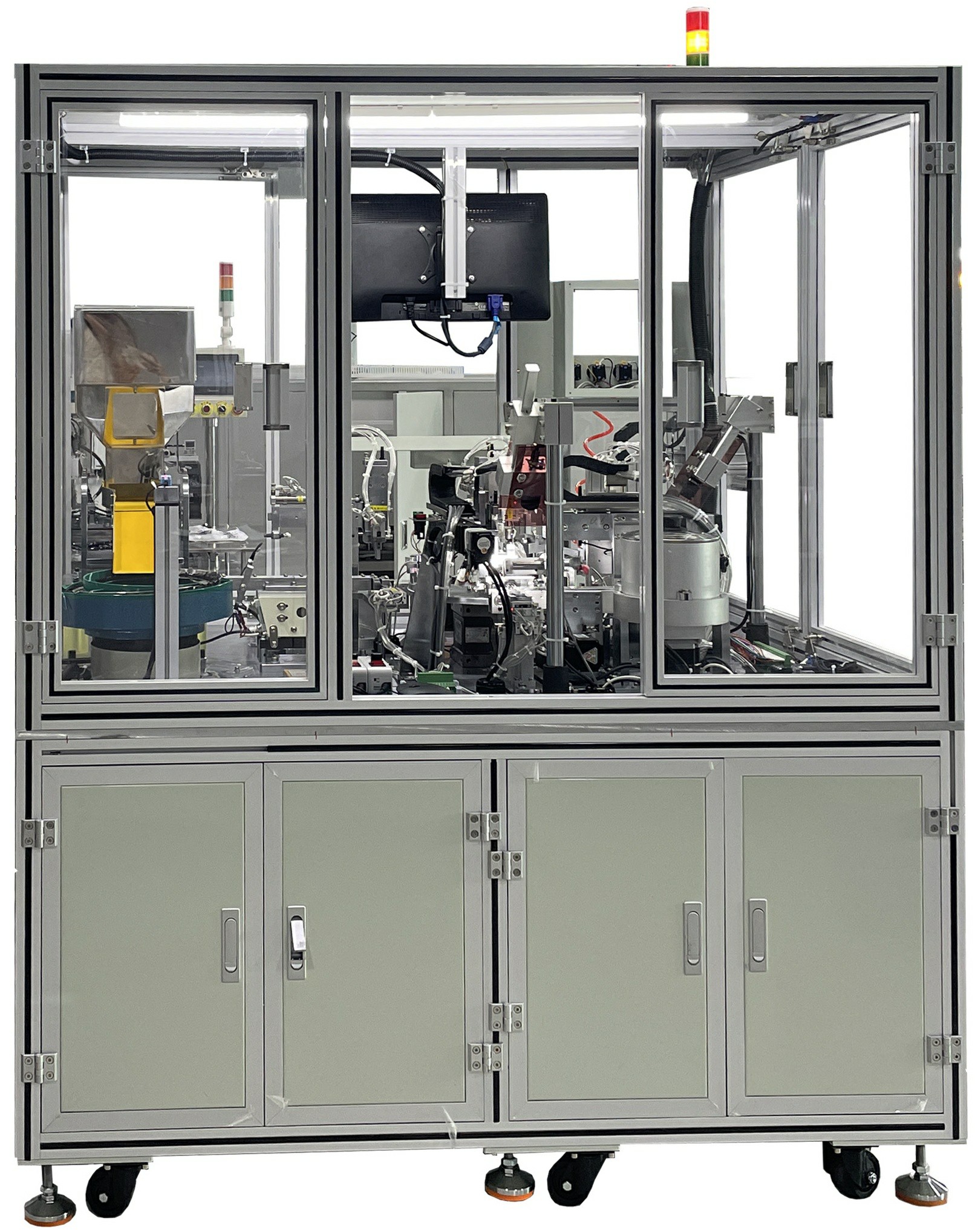

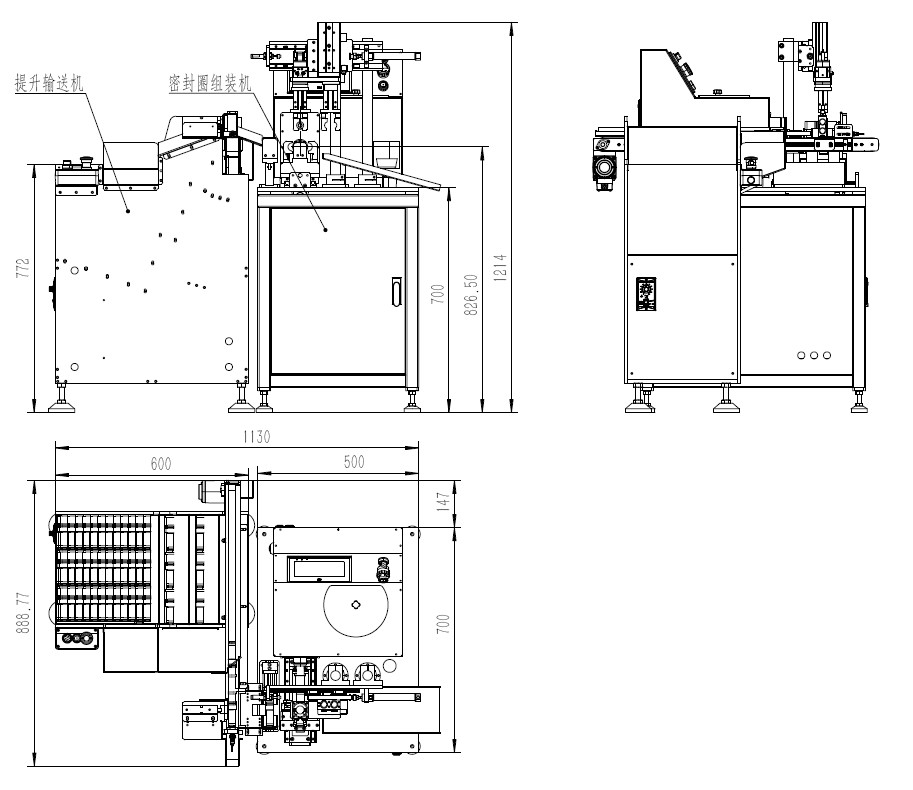

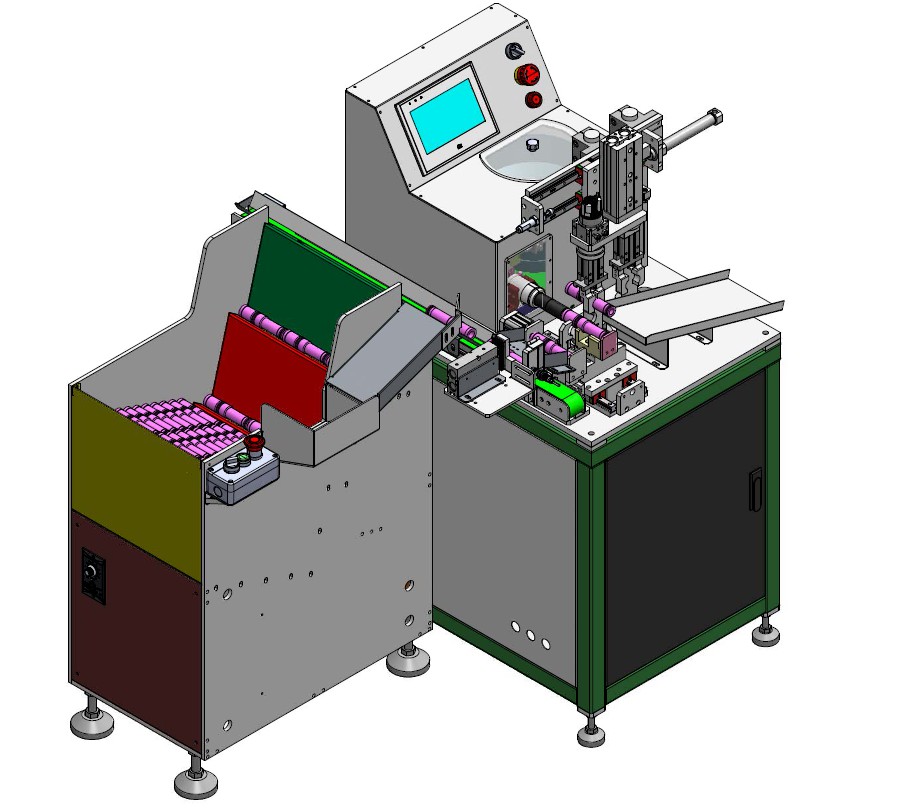

2.1設備外形及主要結構：

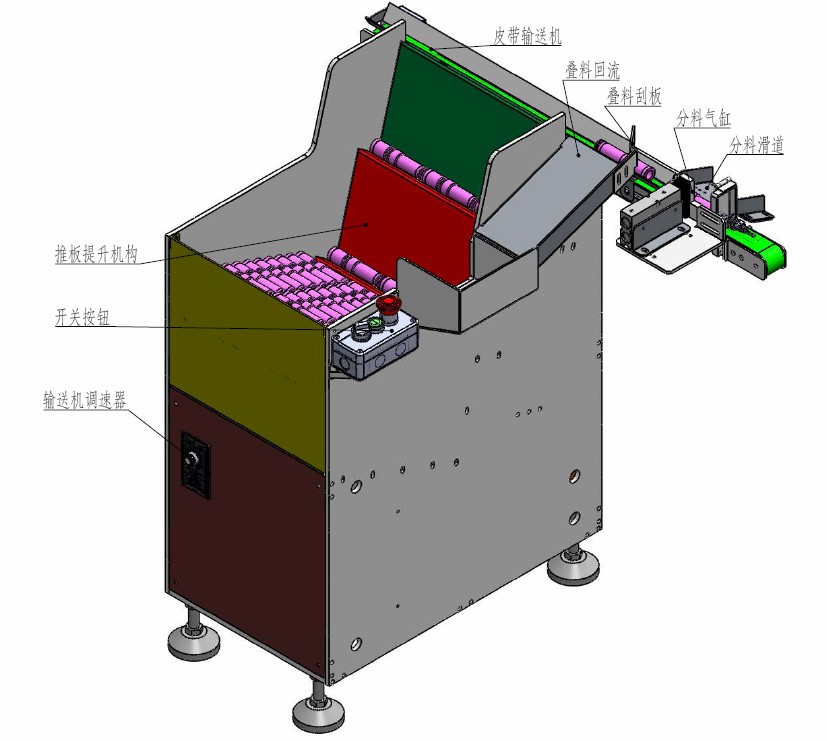

2.1.1 提升輸送機說明：
2.1.2 密封圈組裝機說明：
2.2設備操作說明：
1. 前期準備: ①連接氣源、電源并開啟；②往振動盤內添加對應規格密封圈、往提升機上擺放產品；③油杯中添加潤滑油；④選擇對應規格的套料芯軸。
2. 操作動作：①啟動提升機和密封圈組裝機，②提升輸送機將產品提升并通過輸送分料機構流轉至定位認向機構；③平移抓取機構的抓取換向夾爪根據前道的檢測正反結果進行產品正反切換、然后擺放至組裝送料機構；⑤組裝送料機構動作，對產品進行密封圈組裝（雙密封圈產品動作兩次、單密封圈產品組裝一次）；⑥組裝完成后平移抓取機構的下料夾爪取下裝配完成的產品并擺放至出料料槽；⑦重復上述動作循環加工。
2.3設備主要技術參數：
序號 | 項目 | 參數 |
1 | 氣源壓力 | 0.3~05MPa |
2 | 電源 | AC220v |
3 | 節拍（單密封圈產品） | <3秒/只 |
節拍（雙密封圈產品） | <6秒/只 | |
4 | 操作人數 | 1人 |
